Caixa acústica em Linha de Transmissão

2 way Transmission Line Speaker - Black Stars

Caixas acústicas de 2 vias em Linha de Transmissão, utilizando drivers OEM de 6 polegadas e tweeter Hinor HTD240 domo de seda.

Crossover butterworth 12db com circuito lpad e atenuação de 3db no tweeter.

Gabinetes com baffles de paredes duplas e câmara separada para o tweeter.

+ fotos em lluizaudio fotos

Uma breve descrição sobre como calcular uma linha de transmissão:

O Comprimento da Linha é dado por, velocidade do som, dividido pelo FS do alto falante, divido por quatro.

Tamanho da Linha = (Velocidade do som/FS)/4

Tamanho da Linha = (344/50)/4

Tamanho da Linha = 1,7m

O comprimento final não é algo absoluto e tem sua flexibilidade e alguns detalhes devem ser considerados, onde:

Considerando que o comprimento da linha na caixa não esteja disposto de maneira linear, cada curva decai 5%.

O preenchimento interno tem influência direta no tamanho da linha, na medida em que aumenta-se o tempo para o som se locomover ao longo da linha.

A área transversal de uma TL clássica costuma ter uma a duas vezes o SD do alto-falante. Neste caso usamos 1,5SD e finalizamos com 1SD.

Então teremos o SD dividido pela largura interna da caixa, que resulta na altura final da linha. Para a altura inicial da linha, basta calcular o resultado obtido, vezes o valor inicial escolhido, no caso 1,5SD.

Altura final da Linha = SD/Largura Interna da Caixa

Altura final da Linha  = 132,7/14 = 9,4

Altura inicial da Linha  = 9,4 x 1,5 = 14,1

Medidas Finais

Comprimento da linha = 1,7m

Início da linha, altura = 14,1cm

Final da linha altura = 9,4cm

Especificação driver OEM 6 polegadas.

Especificação tweeter Hinor HTD240.

Leitura obrigatória sobre caixas acústicas em linha de transmissão

Amplificador Gradiente Model 366 - Restauração

Model 366 Super A Stereo Amplifier

Este equipamento Vintage ainda é muito desejado por sua qualidade de construção, beleza estética e sonoridade característica dos circuitos Super A de amplificação.

Este amplificador foi adquirido via internet, classificado como em perfeito estado, porém ao receber o equipamento foi constatado que não era verdade.

Após pouco tempo de uso ele apresentou falha em um dos canais e então foi submetido há uma uma restauração completa, com anodização de todas as peças metálicas internas, cromação das partes externas e nova serigrafia.

Substituição de todos capacitores eletrolíticos, alguns resistores e capacitores de poliéster, nova fiação, novos potenciômetros e por fim ativação do circuito super A.

Também foram feitos spikes para substituição dos pés de borracha que não eram originais.

+ fotos em lluizaudio fotos

Classe de Amplificação Super A, uma breve descrição:

A classe Super A é um sistema desenvolvido pela JVC de polarização dinâmica que impede os transistores de entrarem na região de corte, evitando assim o chaveamento e seus efeitos negativos (non switching) . No Brasil, a Gradiente que era parceira da JVC, lançou alguns modelos de amplificadores classe Super-A.

Link com esquema do Amplificador Model 366

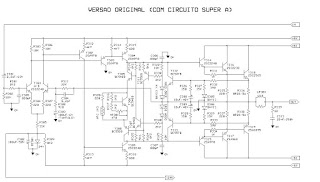

Circuito amplificador Super A

Especificações Técnicas

    • Circuito de amplificação Super-A (non-switching)

    • Potência (por canal): 80W RMS (8 Ohms / 0,03% THD)

    • 120W RMS (4 Ohms / 0,2% THD)

    • 170W IHF (4 Ohms)

    • Impedância de carga: 4 a 16 Ohms

    • Resposta de Frequência: 20Hz - 50kHz (+/-0,5dB)

    • Distorção Harmônica Total (THD): 0,03% (8 Ohms)

    • Fator de Amortecimento (Damping Factor): 50 (1kHz, 8 Ohms)

    • Distorção por Intermodulação: 0,03% (8 Ohms)

    • Controle de tonalidade: Graves +/- 10dB a 100Hz

    • Médios +/- 6dB a 1kHz

    • Agudos +/- 10dB a 10kHz

    • Loudness (-30dB): +8dB a 100Hz, +4dB a 10kHz

    • Hi-Cut: -6dB a 10kHz (12dB/oitava)

    • Lo-Cut: -6dB a 60Hz (12dB/oitava)

    • Entradas de áudio: 2 Phono, 2 Tape, 1 Auxiliar, 1 Tuner, 1 Mic

    • Indicador de nível de pico fluorescente com ajustes de sensibilidade e velocidade.

    • Controle Rec-Selector

    • Controle Phono -Mix (Misturador para phono)

    • Saída para fones de ouvido

Seção Pré-Amplificadora de Phono

    • Relação Sinal/Ruído: 75dB (2,5mV de entrada, IHF-A)

    • 87dB (10mV de entrada, IHF-A)

    • Precisão da equalização RIAA (30Hz - 20kHz): +/-1dB

    • Distorção Harmônica: 0,06% (30Hz - 20kHz)

    • Sensibilidade: 2,5mV

    • Impedância de entrada: 47 K Ohms, 100pf

    • Overload: 130mV

Seção Pré-Amplificadora de Linha

    • Relação Sinal/Ruído: 97dB

    • Resposta de Frequência: 20Hz - 30kHz (+/-0,5dB)

    • Distorção Harmônica: 0,04% (20Hz - 20kHz)

    • Sensibilidade: 200mV

    • Impedância de entrada: 50 K Ohms

Seção Pré-Amplificadora de Microfone

    • Relação Sinal/Ruído: 65dB (IHF-A)

    • Resposta de Frequência: 20Hz - 10kHz (+/-2dB)

    • Distorção Harmônica: 0,06% (1kHz / 8 Ohms)

    • Sensibilidade: 2mV

    • Impedância de entrada: 1 k Ohms

Geral

    • Alimentação: 120/220V (50/60Hz)

    • Consumo: 70W (sem sinal)

    • 480W (máx. sinal / 4 Ohms)

    • Dimensões: 420 x 132 x 300 mm (LxAxP)

    • Peso: 11,5 Kg
